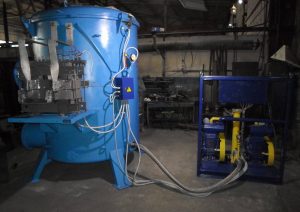

Промислові вакуумні установки та системи — це функціонально закінчені технологічні комплекси заводської готовності, що агрегатуються на спільних несучих рамах або монтуються у стаціонарні цехові лінії. Установки поєднують у єдиний технологічний цикл каскадні насосні групи різного принципу дії, вакуумні камери (реципієнти), запірно-регулюючу пневмоарматуру, системи терморегуляції та шафи автоматизованого керування на базі ПЛК.

Обладнання спроєктоване для виконання складних термовакуумних процесів: від глибокого зневоднення високовольтної ізоляції та дегазації розплавів сталей до формування надчистих оптичних нанопокриттів. Створення багатоступеневих систем виключає розрив технологічного ланцюга, оптимізує енергетичний баланс виробничої ділянки та усуває людський фактор при комутації вакуумних трактів.

ЗВЕДЕНА ТАБЛИЦЯ КОНФІГУРАЦІЙ ТА ХАРАКТЕРИСТИК

Базовий тип вакуумної системи Типовий склад обладнання комплексу Робочий діапазон тисків, Па Швидкодія системи, л/с (м³/год) Встановлена потужність, кВт Технологічне призначення

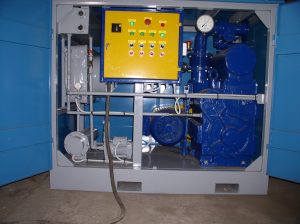

Установки сушіння трансформаторів (БВ-1) Плунжерний насос АВЗ-180 + замкнутий контур масляного терморегулювання + затвор Ду 150 1×10⁵ – 2,6×10² (залишковий до 6,7×10⁻³) 180 (648) 15,0 – 25,0 Термовакуумне зневоднення твердої ізоляції та дегазація баків силових трансформаторів 110–750 кВ

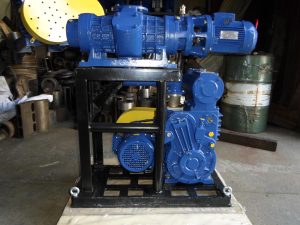

Двоступеневі відкачувальні пости (Рутс + НВР) Бустер Рутса (НВД-200 / ДВН-150) + форвакуумний пластинчасто-роторний насос (2НВР-60Д / НВР-16Д) 1×10⁵ – 5×10⁻² (залишковий до 5×10⁻⁴) 50 – 150 (180 – 540) 3,0 – 5,5 Вакуумні печі гартування, дегазація полімерів, деаерація олив, форвакуум великих камер

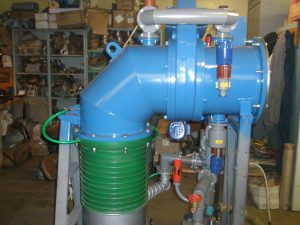

Високовакуумні агрегати на рамі (АВПС-400) Дифузійний насос Ду 400 + насос Рутса + форвакуумний ступінь + затвор Ду 400 з пневмоприводом 1,33 – 1,33×10⁻⁴ (до 1,3×10⁻⁵ з пасткою LN2) 4500 – 5000 (16200 – 18000) 8,0 – 11,0 Вакуумно-індукційна плавка, електронно-променеве зварювання, високовакуумні імітатори
Бустерні системи підвищеної місткості Паромасляний бустер 2НВБМ-630 + форвакуумний насос АВЗ-180 (або пара АВЗ-90) 100 – 1,3×10⁻² (форвакуумний підпір до 200) 12000 – 18600 (43200 – 66960) 26,0 – 51,0 Внепечна дегазація рідкої сталі, великотоннажні сублімаційні та хімічні реактори

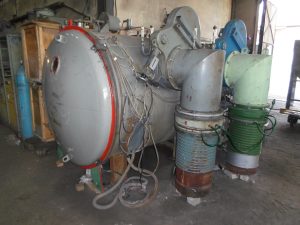

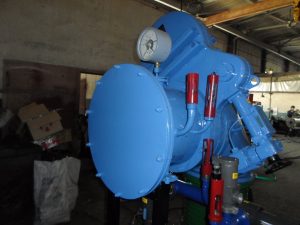

Комплекси напилення та металізації (УВМ, ВУ) Горизонтальна циліндрична камера + дифузійний каскад + карусель обертання + блок випарників 10⁻³ – 10⁻⁵ індивідуально під об’єм (до 16000) 15,0 – 60,0 Нанесення дзеркальних, оптичних, просвітлювальних та зносостійких плівок (Al, TiN, Cr)

Бізнес-цілі, технологічна безперебійність та економіка

Для промислових підприємств купівля комплектної вакуумної установки заводського агрегатування є економічно доцільнішою за кустарну збірку системи з розрізнених вузлів силами власної ремонтної служби:

  • Зниження початкових витрат (CAPEX на 25–35%): Інтеграція насосів різної продуктивності у вивірений каскад скорочує витрати на закупівлю зайвої насосної потужності. Замовник отримує точно розраховану швидкодію без придбання надлишкових важких агрегатів.
  • Зниження експлуатаційних витрат (OPEX до 40%): Застосування ступеневого пуску (форвакуумна ступінь → насоси Рутса → високовакуумний блок) у поєднанні з частотним регулюванням двигунів суттєво оптимізує питоме енергоспоживання на 1 м³ відкачаного об’єму.
  • Скорочення виробничого циклу: Розрахункова провідність колекторів великого перерізу й мінімальна довжина трактів зменшують час виходу камери на робочий вакуум у 2,5–4 рази. Це збільшує кількість робочих плавок, циклів сушіння або напилення за зміну.
  • Мінімізація ризиків простою: Комплекс збирається на жорсткій просторовій станині з віброізоляцією, що виключає передачу знакозмінних навантажень на зварні стики, запобігаючи неконтрольованому натіканню повітря та аварійним зупинкам лінії.

Інженерна архітектура систем та автоматизація

В основі кожної вакуумної установки лежить принцип узгодження робочих діапазонів тиску та пропускної здатності кожної ланки системи:

Каскадування та агрегатування відкачувальних груп

Автоматика, КВПіА та безпека

Установки оснащуються шафами керування на базі промислових контролерів (ПЛК) із сенсорними графічними HMI-панелями оператора. Система контролює:

  • Автоматичну поетапну комутацію затворів і клапанів за сигналами широкодіапазонних цифрових вакуумметрів (датчики Пірані, Байярда-Альперта, магнітні розрядні).
  • Аварійні блокування живлення приводів і нагрівачів ТЕНів при падінні протоку охолоджувальної води, перевищенні температури масляних ванн або зриві тиску форвакуумного підпору.
  • Збереження журналів технологічних параметрів (тиск, температура, струми навантаження) та інтеграцію в загальнозаводські SCADA-системи.

Усе обладнання проектується та сертифікується згідно з нормативами ГОСТ 12.2.003-91, технічними регламентами безпеки машин ДСТУ EN 1012-2:2008, правилами будови посудин під тиском і нормами ПУЕ.

Етапи реалізації інженерних проєктів під ключ

Виготовлення кожної вакуумної системи компанією «Вакуумні Технології» здійснюється за суворим наскрізним алгоритмом промислового інжинірингу:

  1. Технічний аудит та формування ТЗ: Розрахунок об’єму камери замовника, визначення компонентного складу парогазової фази, розрахунок кривих газовиділення заготовок і визначення лімітів часу виходу на робоче розрідження.
  2. Тривимірне проектування (CAD/CFD): Комп’ютерне моделювання провідності вакуумних колекторів, гідравлічний розрахунок водяних контурів охолодження, розрахунок рами на вібростійкість.
  3. Заводське виготовлення та агрегатування: Складання несучої рами, монтаж насосів, обв’язка нержавіючими сильфонними компенсаторами, прокладка пневмомагістралей і монтаж шафи автоматики.
  4. Комплексні заводські випробування (ВТК): Вакуумна опресовка системи, гелієвий контроль герметичності кожного зварного та фланцевого шва течошукачем, замір пускових струмів та безперервний 72-годинний тестовий прогін під навантаженням.
  5. Шефмонтаж та введення в експлуатацію: Доставка установки на майданчик клієнта, підключення до силових мереж і заводського водопостачання, випробування на штатних виробах замовника та навчання експлуатаційного персоналу.

Комерційні умови, сертифікація та гарантія від «Вакуумні Технології»

Компанія «Вакуумні Технології» володіє власною виробничо-складською базою і конструкторським бюро, забезпечуючи реалізацію проектів будь-якої складності на території України.

  • Проектування за опитувальними листами: Розробка попереднього техніко-комерційного розрахунку (ТКП) протягом 24–48 годин за параметрами технологічного регламенту підприємства.
  • Документальний супровід: На кожну готову систему надається формуляр і паспорт виробу з відміткою ВТК, акт випробувань на герметичність (чутливість до 1×10-11 Па·м³/с), електросхеми та метрологічні протоколи калібрування датчиків.
  • Юридичні та фінансові стандарти: Прямий контракт, повна реєстрація податкових накладних (ПДВ), фіксація вартості обладнання в національній валюті без валютних коливань під час виконання договору.
  • Гарантія та сервісна підтримка: Повна заводська гарантія від 12 до 24 місяців, постійна наявність оригінальних ЗІП (масла ВМ, ущільнення Viton, ТЕНи, лопатки) на складі в Україні, виїзд сервісних інженерів на об’єкт.

Часті запитання (FAQ)

Чому підприємству вигідніше замовити готову вакуумну систему на рамі, ніж купувати окремі насоси та обв'язувати їх самостійно?
Самостійна збірка вакуумної системи пов'язана з високими інженерними ризиками: некоректний розрахунок пропускної здатності поворотних колін і трубопроводів призводить до падіння ефективної швидкодії насосів на 40–60%. Крім того, пряма передача вібрацій від форвакуумних агрегатів без застосування сильфонів деформує посадкові фланці, а помилки в алгоритмах комутації затворів викликають миттєвий викид масла в технологічну камеру. Заводська установка на рамі поставляється з розрахованою гідродинамікою, змонтованою системою захисної автоматики, перевіреною герметичністю на гелієвому течошукачі та повною гарантією на єдиний комплекс.
Як контролюється герметичність розгалужених вакуумних систем під час виготовлення?
Усі елементи вакуумного контуру проходять багатоступеневий контроль: Опресовування водяних сорочок охолодження та технологічних трубопроводів надлишковим тиском (гідравлічні випробування). Вакуумування системи власним насосним постом для перевірки швидкості падіння розрідження (газовиділення стінок). Фінішний інтегральний і локальний контроль герметичності за допомогою мас-спектрометричного гелієвого течошукача (за методом обдування гелієм за ГОСТ 28517-90). Це гарантує локалізацію мікротріщин із порогом чутливості до 1×10⁻¹¹ Па·м³/с.
Яка автоматика використовується для керування багатоступеневими системами?
Системи комплектуються шафами керування з промисловими ПЛК (програмованими логічними контролерами) провідних брендів і сенсорними панелями оператора. Автоматика виключає людський фактор: керує плавним пуском насосів, контролює тиск перемикання клапанів, регулює протоку охолоджувальної води, захищає від перекосу фаз і замикання, а також забезпечує безпечний алгоритм аварійної зупинки з автоматичним напуском сухого азоту або повітря.
