Блок вакуумний БВ-1

Ціна за домовленістю

Основні переваги:

  • Офіційна гарантія та обслуговування
  • Власне виробництво та контроль якості
  • Підбір обладнання під ваші задачі
  • Оперативна доставка по Україні

Опис товару

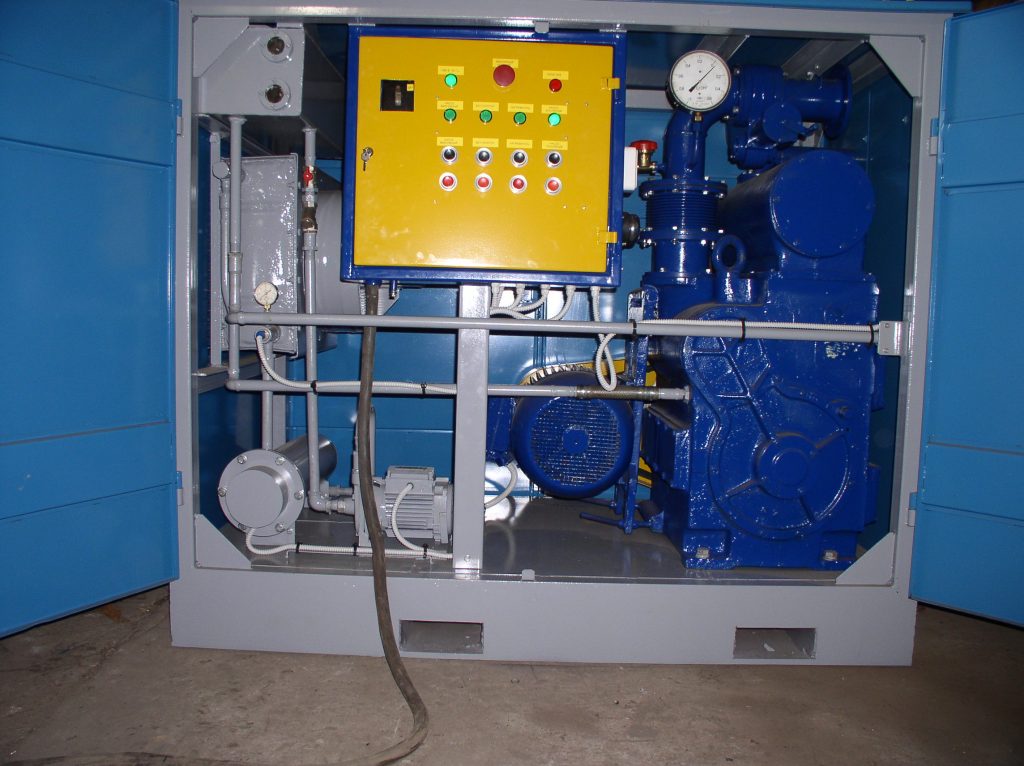

Блок вакуумний БВ-1 У1 — це спеціалізована автономна промислова вакуумна установка контейнерного або рамного виконання, призначена для форсованого відкачування парогазових сумішей, повітря та неагресивних газів із герметичних об’ємів великої місткості. Комплекс розроблений для застосування під час монтажу, капітального ремонту та регламентного сервісного обслуговування маслонаповненого високовольтного електрообладнання на підстанціях напругою 110–750 кВ. Установка створює глибоке розрідження, необхідне для термовакуумного сушіння твердої ізоляції активної частини (целюлози, електрокартону) і подальшого заливання дегазованої трансформаторної оливи під вакуумом без утворення повітряних включень.

Технологічна роль установки та економічний ефект

Якість підготовки твердої ізоляції силових трансформаторів безпосередньо впливає на їхній експлуатаційний ресурс і захист від внутрішніх пробоїв. Залишковий вміст вологи в целюлозній ізоляції понад 1% критично знижує діелектричну міцність обмоток. Установка БВ-1 У1 вирішує комплекс технологічних завдань енергетичних об’єктів:

  • Глибока термовакуумна сушка: Видалення капілярної та гігроскопічної вологи з паперово-масляної ізоляції трансформатора в умовах розрідження, що знижує температуру кипіння води всередині бака без термічної деструкції целюлозного волокна.
  • Вакуумування перед заливкою оливи: Повне видалення повітряних включень і газових пробок із бака трансформатора перед заповненням свіжим дегазованим маслом.
  • Висока швидкість технологічного циклу: Швидкодія 180 л/с (648 м³/год) дозволяє оперативно евакуювати газ із баків об’ємом 30–120 м³, скорочуючи час простою трансформатора в плановому ремонті.
  • Економічна віддача (ROI та CAPEX): Скорочення терміну вакуумування та сушіння ізоляції в 2,5–3 рази знижує вартість пусконалагоджувальних робіт на підстанції. Повна автономність блоку мінімізує залучення додаткової насосної техніки.

Інженерні особливості, автоматика та теплотехніка

Установка БВ-1 У1 спроєктована як самостійний технологічний модуль важкого режиму роботи:

  • Вакуумний тракт: В основі установки встановлено промисловий плунжерний агрегат АВЗ-180 із приводом потужністю 15 кВт, здатний перекачувати парогазові суміші при тисках від атмосферного до 0,26 кПа. Для захисту вакуумної оливи від обводнення передбачений вбудований газобаластний клапан, що забезпечує стабільну роботу на залишковому тиску до 0,4 кПа.
  • Вбудована замкнута терморегуляція: Блок оснащений власною комбінованою системою підігріву та охолодження агрегату із циркуляцією трансформаторної оливи в термоконтурі. Це дозволяє підтримувати стабільну робочу температуру вакуумного насоса незалежно від погодних факторів.
  • Вимоги до міцності конструкцій: Вакуумування за допомогою блоку БВ-1 допускається для трансформаторів, конструкція баків яких розрахована на залишковий тиск до 26 Па.
  • Агрегатування з пастками виморожування: Для прискореного видалення вологи контур БВ-1 інтегрується з низькотемпературними конденсаційними установками (наприклад, пастками виморожування серій ЕТМА БВ-500 (-70) або «Іній»), що затримують вологу при температурі робочої поверхні до -70 °C.
  • Кліматичні норми та стандарти: Виконання У1 за ГОСТ 15150-69 допускає стаціонарне або мобільне розміщення установки на відкритих розподільчих пристроях (ВРП) і підстанційних майданчиках під атмосферними впливами помірного клімату. Виготовлення відповідає нормам ПУЕ, ДСТУ EN 1012-2:2008 та стандартам експлуатації силових трансформаторів СОУ НАЕК / ГКД.

Комплектація модуля та регламент експлуатації

Модуль БВ-1 У1 постачається в повній заводській готовності для підключення до технологічного контуру:

  • Склад установки: Жорстка просторова рама з захисним капотом (виконання У1), вакуумний агрегат АВЗ-180 (15 кВт), система замкнутого масляного підігріву/охолодження, шафа керування з апаратурою пуску та захисту, високовакуумна запірна арматура Ду 100/150, система відведення вихлопу, комплект датчиків тиску та температури.
  • Робочі рідини: Картер вакуумного агрегату заправляється вакуумною оливою ВМ-1 або ВМ-4; теплоносієм термоконтуру служить суха трансформаторна олива (Т-1500, ГК).
  • Порядок підключення та запуск:
    1. Встановлення блоку на рівний майданчик і надійне заземлення за контуром ПУЕ.
    2. Герметичне стикування трубопроводу відкачування Ду 100/150 до бака трансформатора (або через азотну пастку виморожування).
    3. Подача трифазного електроживлення 380 В (сумарна встановлена потужність до 25 кВт).
    4. Увімкнення контуру підігріву для виходу масляної ванни насоса на паспортний температурний режим (+40…+50 °C).
    5. Пуск вакуумного агрегату та плавне відкриття магістрального вакуумного затвора з контролем швидкості падіння тиску в баку трансформатора.

Проектування, поставка та сервіс від «Вакуумні Технології»

Компанія «Вакуумні Технології» постачає стандартні та мобільні вакуумні комплекси для високовольтних монтажних і ремонтних організацій по всій Україні.

  • Комплексний інжиніринг під об’єкт: Адаптація установки БВ-1 під пересувні майстерні (на базі автопричепів або в ізотермічних блок-контейнерах), розрахунок сумісності з баками трансформаторів за міцністю.
  • Повний супровід документацією: Комплект поставки включає заводський паспорт з відміткою ВТК, методику періодичних випробувань, протоколи вимірювання опору ізоляції та акт опресування магістралей.
  • Прозорі комерційні умови: Прямий договір, робота з платниками ПДВ, фіксація вартості в гривні, гарантійне обслуговування протягом 12 місяців і оперативна логістика по Україні.

Характеристики

Продуктивність (швидкість дії) 180 л/с (в діапазоні від атмосфери до 0,26 кПа)
Граничний залишковий тиск (без газобаласту) 6,7×10⁻³ кПа (5×10⁻² мм рт. ст.)
Граничний залишковий тиск (з газобаластом) 0,4 кПа (3 мм рт. ст.)
Базовий вакуумний агрегат Золотниковий насос АВЗ-180
Потужність двигуна вакуумного агрегату 15 кВт
Загальна споживана потужність комплексу не більше 25 кВт
Робоча рідина вакуумного насоса Вакуумна олива ВМ-1 або ВМ-4
Теплоносій контуру підігріву / охолодження Трансформаторна олива
Електроживлення установки Трифазна мережа 380 В (50 Гц)
Кліматичне виконання У1 за ГОСТ 15150-69 (відкриті майданчики)

Часті запитання (FAQ)

Чи можна використовувати блок вакуумний БВ-1 для будь-яких силових трансформаторів?
Ні. Вакуумування за допомогою установки БВ-1 дозволяється виключно для трансформаторів, чиї баки мають відповідну конструктивну жорсткість і розраховані на залишковий тиск до 26 Па. Підключення блоку до нерозрахованих баків без внутрішніх ребер жорсткості або баків трансформаторів менших габаритів (не призначених для повного вакуумування) може призвести до необоротної механічної деформації стінок трансформатора.
Навіщо в блоці БВ-1 реалізована власна система терморегуляції на трансформаторній оливі?
Оскільки установка виконана за кліматичним стандартом У1 і експлуатується на відкритих майданчиках підстанцій (зокрема за низьких позитивних чи негативних температур навколишнього повітря), висока в'язкість холодного вакуумного масла ускладнює запуск агрегату. Вбудований контур розігріву швидко виводить насос на штатний робочий режим. При тривалій безперервній відкачці на високому навантаженні система автоматично перемикається в режим охолодження, стабілізуючи температурний баланс насоса і запобігаючи деструкції оливи.
Який технічний ефект дає спільне застосування БВ-1 з пастками виморожування серій ЕТМА / «Іній»?
Пастки виморожування забезпечують глибоке уловлювання водяної пари за температур до -70 °C на спеціальних трубчастих теплообмінниках. Інтеграція такої пастки між баком трансформатора і входом БВ-1 у 2–3 рази прискорює сушіння твердої ізоляції та запобігає потраплянню конденсату в робочу порожнину насоса АВЗ-180, виключаючи швидке обводнення вакуумної оливи ВМ-1.
