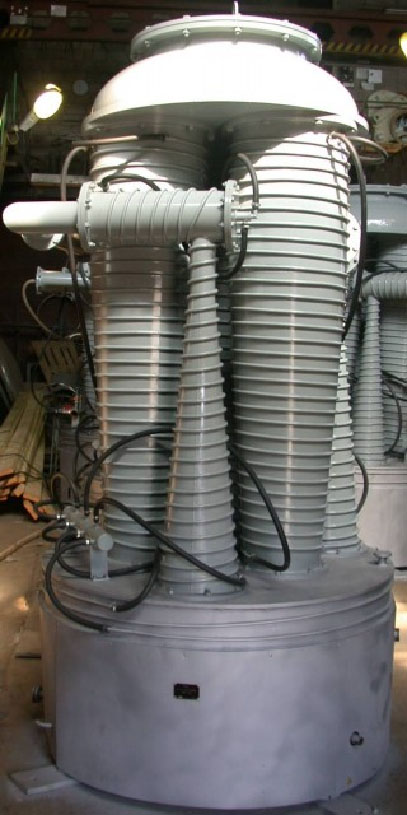

Вакуумний насос 2НВБМ-630
Основні переваги:
- Офіційна гарантія та обслуговування
- Власне виробництво та контроль якості
- Підбір обладнання під ваші задачі
- Оперативна доставка по Україні
Опис товару
Бустерний паромасляний вакуумний насос 2НВБМ-630 (включаючи модифікації 2НВБМ-630Р та виконання зі швидкодією 12000–18600 л/с) — це великогабаритний високоефективний агрегат, призначений для відкачування повітря, газів та парогазових сумішей і створення середнього та високого вакууму в діапазоні тисків від 13,3 до 6,6×10-2 Па. Агрегат належить до категорії бустерних вакуумних насосів і забезпечує продуктивність до 18600 л/с (66960 м³/год) при збереженні стійкості до високого форвакуумного підпору.
Призначення та виробничий ефект
Агрегат 2НВБМ-630 спроєктований для енергоємних промислових комплексів важкого машинобудування, де спостерігається інтенсивне виділення парогазових фаз:
- Вакуумна металургія та ливарні цехи: вторинна дегазація сталі, вакуумно-індукційне та дугове плавлення жароміцних сплавів, електрошлаковий переплав і спікання тугоплавких металів.
- Виробництво напівпровідників та оптичних систем: високовакуумне термічне, магнетронне та іонно-плазмове нанесення тонкоплівкових функціональних шарів на великогабаритні підкладки.
- Великотоннажні сушильні комплекси: термовакуумне зневоднення обмоток трансформаторів надвисокої напруги, промислова ліофілізація та сублімаційне сушіння.
- Хімічна промисловість: процеси низькотемпературного випарювання та ректифікації термолабільних сумішей без контакту з атмосферою.
Економічна ефективність: Завдяки колосальній швидкодії 18600 л/с агрегат 2НВБМ-630 скорочує тривалість технологічного циклу вакуумування в 3–5 разів. Високе допустиме випускне значення (до 200 Па) дозволяє зменшити кількість задіяних механічних форвакуумних агрегатів, оптимізуючи сумарні капітальні вкладення (CAPEX) та витрати на електроенергію (OPEX).
Конструктивні особливості та маркування
Конструкція насоса розрахована на тривалий безперервний режим експлуатації та швидке сервісне обслуговування:
- Розшифровка маркування: «2» — номер модернізації серії; «НВБМ» — насос вакуумний бустерний паромасляний; «630» — умовний прохід вхідного фланця (Ду 630 мм).
- Модифікація з індексом «Р» (2НВБМ-630Р): Оснащена технологічними патрубками для очищення внутрішніх порожнин кип’ятильника та масловідстійника без повного демонтажу агрегату, гніздом під датчик температури масла, сучасною базальтовою теплоізоляцією та ергономічними захисними кожухами.
- Низький зворотний потік: Завдяки розрахунковій геометрії паровідбивних екранів зворотний потік парів робочої рідини в робочу ємність становить не більше 0,013 мг/(год·см²).
- Теплотехнічний блок: Нагрів робочої рідини (73–90 л мінерального масла ВМ-1, ВМ-1С або VACMA OIL 300/500) забезпечується блоком ТЕНів потужністю 36 кВт (або 24 кВт у полегшених модифікаціях).
Технічні характеристики насоса 2НВБМ-630
| Параметр | Одиниця виміру | Нормативне значення |
|---|---|---|
| Тип конструкції | — | Паромасляний бустерний вакуумний агрегат |
| Швидкість дії в діапазоні робочих тисків 1,33 – 1,33×10⁻¹ Па | л/с (м³/год) | 18600 (66960) |
| Робочий діапазон тисків | Па (мм рт. ст.) | від 13,3 до 6,6×10⁻² (від 1×10⁻¹ до 5×10⁻⁴) |
| Найбільший випускний тиск (при тиску на вході 1,33 Па), не менше | Па (мм рт. ст.) | 200 (1,5) |
| Зворотний потік парів робочої рідини, не більше | мг/(год·см²) | 0,013 |
| Номінальна споживана потужність нагрівачів | кВт | 36 (3 фази, 380 В, 50 Гц) |
| Витрата охолоджувальної води (при t води не вище +20 °C) | л/год (м³/год) | 1800 (1,8) |
| Об’єм заправки робочою рідиною (min / max) | л | 73 / 90 |
| Марка рекомендованої робочої рідини | марка | Вакуумна олива ВМ-1, ВМ-1С, VACMA OIL 300 / 500 |
| Мінімальна продуктивність форвакуумної лінії | м³/год | не менше 360 |
| Діаметр вхідного фланця (Dу) | мм | Ду 630 (ГОСТ 12815-80 / ISO-F630) |
| Маса агрегату (суха), не більше | кг | 1400 |
| Габаритні розміри (Д × Ш × В), не більше | мм | 1680 × 1430 × 2700 |
Умови постачання, комплектація та монтаж
- Базова комплектація: Корпус насоса 2НВБМ-630 у зборі з водяною сорочкою охолодження, багатоступеневий паропровід, блок нагрівачів 36 кВт (380 В), кожухи теплоізоляції, транспортувальні заглушки фланців.
- Комплект ЗІП та аксесуари: Запасний блок ТЕНів, комплекти ущільнювальних кілець FKM для вхідного та вихідного фланців, порційна заправка вакуумної оливи ВМ-1С (90 л).
- Консервація та транспортування: Постачання у вертикальному положенні на посиленій монтажній платформі в дерев’яному захисному каркасі. Внутрішні поверхні законсервовані згідно з ГОСТ 9.014-78.
- Супровідна документація: Заводський паспорт виробу з відміткою ВТК, акт стендових перевірок герметичності й опору ізоляції ТЕНів, інструкція з монтажу, рахунок-фактура та податкова накладна з ПДВ.
- Гарантія та доставка: 12 місяців від моменту введення в експлуатацію. Доставка великогабаритним спеціалізованим автотранспортом або перевізниками («САТ», «Нова Пошта», «Делівері») по всій території України.
Інженерна інтеграція та форвакуумна пара
Для безаварійної експлуатації агрегату 2НВБМ-630 застосовується узгоджена схема форвакуумного супроводу та захисної автоматики:
- Вимоги до форвакуумного насоса: Швидкість дії супутнього агрегату повинна становити не менше 360 м³/год (100 л/с). Як форвакуумний ступінь застосовуються золотникові плунжерні насоси АВЗ-180 або каскадна зв’язка ДМВН-500 (2ДВН-500) з насосом АВЗ-90.
- Запірно-відсічна арматура: На всмоктувальному тракті обов’язковий монтаж вакуумного затвора Ду 630 з електроприводом для відсікання технологічного об’єму при завантаженні та вивантаженні печей.
- Блокувальна автоматика: Підключення реле протоку охолоджувальної води (1800 л/год) та датчика температури в гніздо кип’ятильника, зблокованих із контактором живлення ТЕНів, що виключає перегрів оливи та вихід нагрівачів з ладу.
Замовлення вакуумного насоса 2НВБМ-630 від компанії «Вакуумні Технології»
Отримайте офіційну комерційну пропозицію, креслення приєднувальних фланців Ду 630 та теплотехнічний розрахунок каскадного вакуумного поста під параметри вашої установки.
- Складський резерв «Вакуумні Технології»: Насоси 2НВБМ-630, блоки ТЕНів 36 кВт та оригінальна олива ВМ-1 / VACMA OIL у наявності для відвантаження за 24–48 годин.
- Інженерний аудит: Розрахунок пропускної здатності форвакуумної лінії від 360 м³/год, підбір вакуумних затворів Ду 630 та термоізоляції.
- Фінансові умови: Прямий контракт, повна реєстрація ПДВ, фіксація вартості в національній валюті.
Характеристики
| Швидкість дії (при робочому тиску від 1,33×10⁻¹ Па) | 18600 л/с (66960 м³/год) |
| Робочий діапазон вхідних тисків | від 13,3 до 6,6×10⁻² Па (від 1×10⁻¹ до 5×10⁻⁴ мм рт. ст.) |
| Найбільший випускний тиск (при Pвх = 1,33 Па) | 200 Па (1,5 мм рт. ст.) |
| Зворотний потік парів оливи, не більше | 0,013 мг/(год·см²) |
| Споживана потужність нагрівачів (ТЕНів) | 36 кВт (3 фази, 380 В, 50 Гц) |
| Витрата охолоджувальної води | 1800 л/год (1,8 м³/год) |
| Кількість робочої рідини для заправки (min / max) | 73 / 90 л |
| Марка робочої рідини | Вакуумна олива ВМ-1, ВМ-1С, VACMA OIL 300 / 500 |
| Мінімальна швидкодія форвакуумної лінії | не менше 360 м³/год |
| Діаметр вхідного патрубка (Dу | Ду 630 мм (ГОСТ / ISO-F630) |
| Маса агрегату (суха), не більше | 1400 кг |
| Габаритні розміри (Д × Ш × В), не більше | 1680 × 1430 × 2700 мм |
