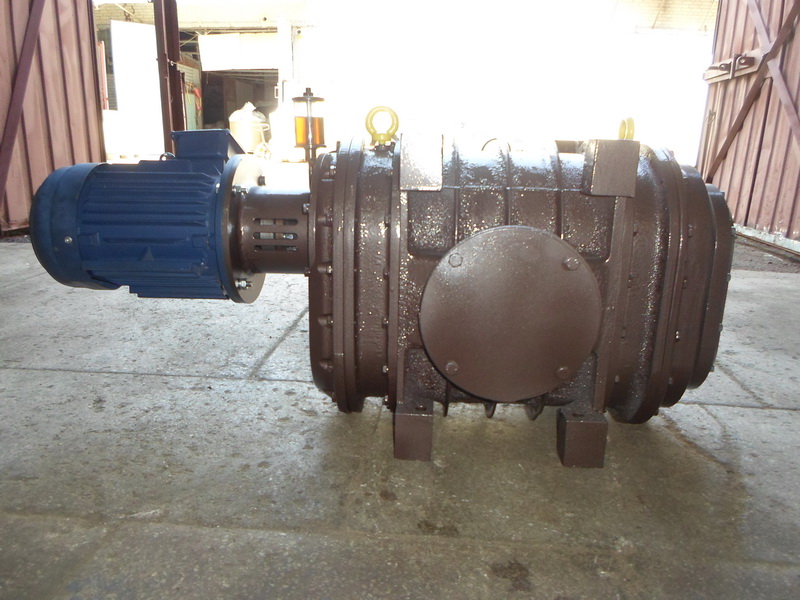

Насос ДМВН-500
Основні переваги:
- Офіційна гарантія та обслуговування
- Власне виробництво та контроль якості
- Підбір обладнання під ваші задачі
- Оперативна доставка по Україні
Опис товару
Двороторний мастилозаповнений по картеру вакуумний насос типу Рутса ДМВН-500 — це високошвидкісний бустерний агрегат механічної дії, призначений для відкачування повітря та газів, вільних від крапельної вологи та неагресивних до сірого чавуну, конструкційної сталі Ст45, алюмінію, оливозносостійкої гуми та мінеральних масел. Належить до категорії двороторних вакуумних насосів ДВН. Насос експлуатується виключно в каскадній схемі з форвакуумним ступенем у діапазоні вхідних тисків від 0,1 до 1000 Па, забезпечуючи швидкість дії до 500 л/с (1800 м³/год) із виходом на граничний залишковий тиск до 0,8 Па (1,06×10⁻² мм рт. ст.).
Призначення та економічний ефект
Агрегат ДМВН-500 розроблений для тривалого безперервного режиму роботи на виробничих об’єктах енергетики, металургії та хімічного машинобудування:
- Енергетичне машинобудування: глибоке термовакуумне сушіння ізоляції силових трансформаторів, дегазація та регенерація трансформаторних масел.
- Металургія та ливарні цехи: вакуумне лиття кольорових металів і сплавів, спікання, відпал і нормалізація деталей у вакуумних печах.
- Тонкоплівкові та оптичні технології: швидкісне створення високого розрідження в камерах металізації, катодного та магнетронного напилення.
- Сушильні та дистиляційні комплекси: вакуумна сушка великогабаритних виробів та низькотемпературна дистиляція термочутливих речовин.
Економічна ефективність: Завдяки оптимізованій геометрії восьмиподібних роторів насос розвиває швидкодію 1800 м³/год за потужності електродвигуна лише 5,5 кВт (проти 7,5 кВт у застарілих аналогах), що забезпечує пряму економію електроенергії до 26%. Скорочення часу виходу вакуумних камер на робочий тиск у 3–4 рази підвищує пропускну здатність технологічної лінії без додаткових витрат на розширення виробничих площ.

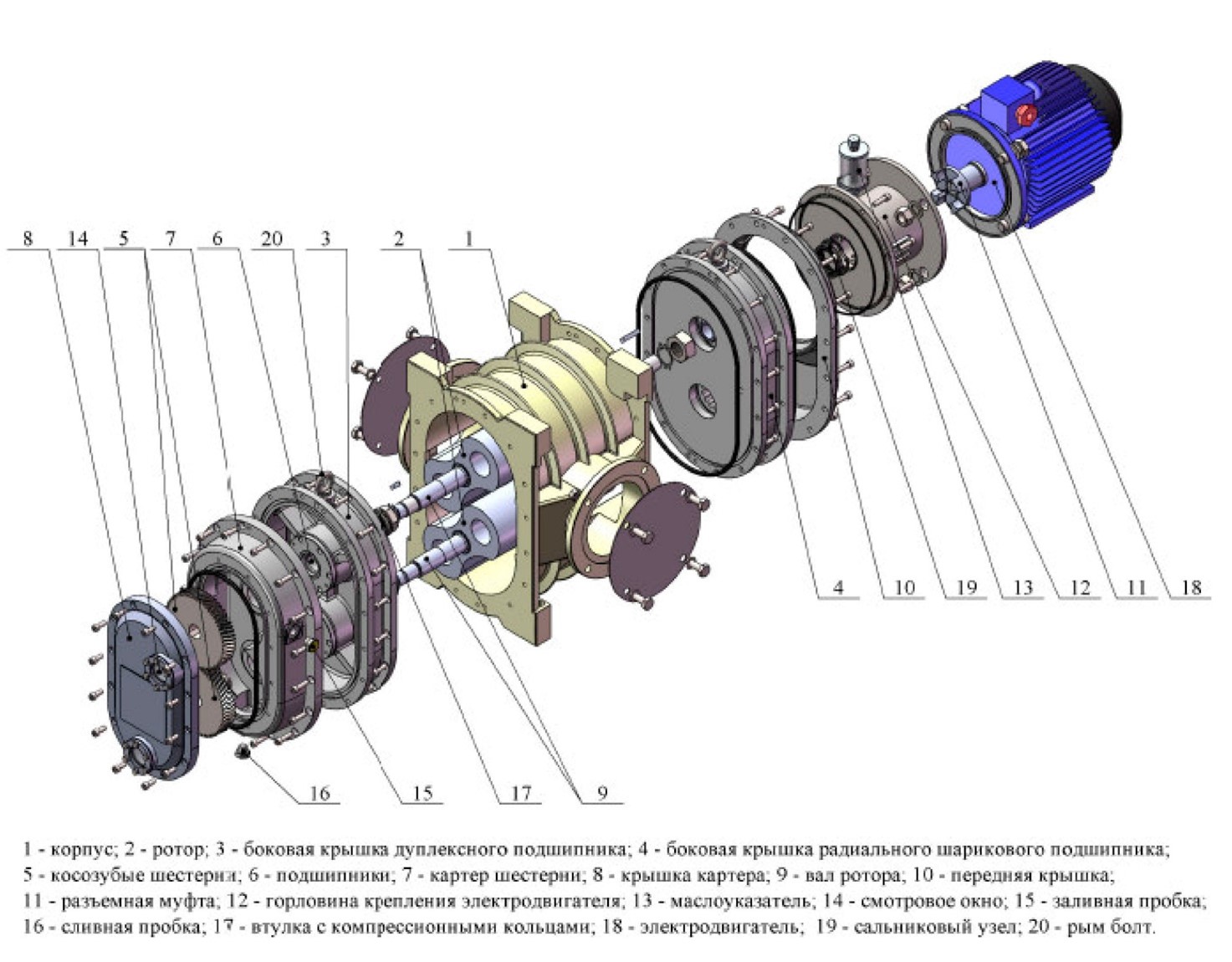

Конструктивні особливості та матеріальне виконання
Стиснення газу виконується зустрічним синхронним обертанням двох профільованих роторів із прецизійним зазором. Відсутність тертя в робочій порожнині гарантує чистоту середовища, що відкачується, та виключає потрапляння слідів масла в технологічний об’єм.
- Матеріали проточної частини: Робочий вал виготовлений із термообробленої сталі Ст45, корпус і ротори — із високоякісного сірого чавуну, що забезпечує жорсткість конструкції та термостабільність робочих зазорів.
- Варіанти компонування потоку: Агрегат випускається у двох конструктивних виконаннях — із горизонтальним напрямком потоку (базова модифікація) або вертикальним (виготовляється за індивідуальним технічним завданням).
- Змащення приводних вузлів: Робоча рідина заливається у відокремлений картер косозубих шестерень синхронізації (0,8 л) та сальниковий вузол (0,2 л). Застосовуються вакуумні масла ВМ-1, ВМ-4 або ВМ-6 із максимальною робочою температурою до +85 °C.
- Експлуатаційні обмеження: Насос не призначений для вибухопожежонебезпечних виробництв. Наявність смолистих фракцій або абразивного пилу в потоці спричиняє дисбаланс роторів та прискорене зношування пар тертя.
Технічні характеристики насоса ДМВН-500
| Параметр | Одиниця виміру | Нормативне значення |
|---|---|---|
| Тип конструкції | — | Двороторний вакуумний бустерний насос Рутса |
| Швидкість дії (продуктивність), не більше | л/с (м³/год) | 500 (1800) |
| Граничний залишковий тиск (граничний вакуум) | Па (мм рт. ст.) | 0,8 (1,06×10⁻²) |
| Максимально допустимий тиск на вході | кПа (мм рт. ст.) | 1,0 (7,5) |
| Робочий діапазон вхідних тисків | Па | від 0,1 до 1000 |
| Потужність електродвигуна | кВт | 5,5 |
| Частота обертання електродвигуна | об/хв | 3000 (трифазний, 380 В ± 10%, 50 Гц) |
| Час розгону до 3000 об/хв / зупинки | с | не більше 10 / не більше 50 |
| Марка робочої рідини картерів | марка | Вакуумне масло ВМ-1, ВМ-4, ВМ-6 |
| Заправний об’єм (картер шестерень / сальник) | л | 0,8 / 0,2 |
| Максимальна температура масла в картері | °C | +85 |
| Тип охолодження | — | Повітряне примусове |
| Діаметр вхідного та вихідного патрубків | мм | Ду 150 (фланець ГОСТ 12815-80 / ISO-K150) |
| Еквівалентний рівень звуку | дБА | не більше 75 |
| Маса агрегату в зборі, не більше | кг | 350 |
| Габаритні розміри (Д × Ш × В), не більше | мм | 1127 × 455 × 547 |
| Кліматичне виконання / категорія | — | У 3.1 за ГОСТ 15150 (від -10 °C до +40 °C) |
Умови постачання, комплектація та ЗІП
- Базова комплектація: Насосний агрегат ДМВН-500 у зборі з електродвигуном 5,5 кВт (3000 об/хв), сполучна муфта з захисним кожухом, опорна плита, паспортне мастило для первинної заливки картера та сальника.
- Склад комплекту ЗІП: Набір прецизійних радіальних і упорних підшипників, комплекти маслостійких манжет за ГОСТ 8752-79, кільця ущільнювальні NBR/FKM, регулювальні шайби синхронізуючих шестерень.
- Консервація та упаковка: Агрегат постачається на посиленому дерев’яному піддоні у захисній вологонепроникній плівці. Внутрішні порожнини законсервовані згідно з ГОСТ 9.014-78 (термін зберігання на складі замовника — до 24 місяців без переконсервації).
- Супровідна документація: Заводський паспорт виробу з позначкою ВТК, протокол випробувань на зазори та віброактивність, інструкція з експлуатації, рахунок та податкова накладна з повною реєстрацією ПДВ.
- Гарантія: 12 місяців від моменту введення в експлуатацію.
- Логістика: Відвантаження зі складського запасу за 24–48 годин операторами «САТ», «Нова Пошта», «Делівері» або попутним великогабаритним транспортом по Україні.
Інженерна інтеграція, обв’язка та форвакуумні пари
Для довговічної роботи ДМВН-500 у магістралі Ду 150 застосовується захисна схема обв’язки та правильний вибір форвакуумного ступеня:
- Розрахунок форвакуумної пари:
- При робочому тиску на вході в ДМВН-500 менше 300 Па рекомендується підключення золотникового насоса АВЗ-90 (продуктивність 90 л/с).
- При інтенсивній роботі в області вхідних тисків понад 300 Па обов’язково встановлюється більш продуктивний агрегат АВЗ-180 (продуктивність 180 л/с).
- Для менш енергоємних процесів допускається використання пластинчасто-роторного насоса НВР-16ДМ.
- Захисна фільтрація: На всмоктувальному фланці Ду 150 обов’язковий монтаж вхідного фільтра-пастки механічних часток для захисту робочих крайок роторів від пилу та конденсату.
- Автоматика захисту: Встановлення вакуумного реле або байпасного клапана, що блокує запуск двигуна до досягнення форвакуумного розрідження (до 1,0 кПа).
- Запірна арматура: Монтаж вакуумного затвора з електроприводом Ду 150 на вході.
Замовлення вакуумного насоса ДМВН-500 від компанії «Вакуумні Технології»
Отримайте техніко-комерційну пропозицію, комплект конструкторських креслень та розрахунок часу відкачування каскадної лінії під технічні умови вашого виробництва.
- Складський резерв «Вакуумні Технології»: Агрегати ДМВН-500 та оригінальні ремкомплекти шестеренчасто-підшипникових вузлів готові до відвантаження протягом 24–48 годин.
- Інженерний аудит: Розрахунок пропускної здатності форвакуумної лінії, підбір вакуумної арматури Ду 150 та оливи марки ВМ-1.
- Фінансові умови: Прямий контракт, повна реєстрація ПДВ, фіксація вартості в національній валюті.
Характеристики
| Швидкість дії (продуктивність) | 500 л/с (1800 м³/год) |
| Граничний залишковий тиск (граничний вакуум) | 0,8 Па (1,06×10⁻² мм рт. ст.) |
| Максимально допустимий вхідний тиск | 1,0 кПа (7,5 мм рт. ст.) |
| Робочий діапазон тисків на вході | 0,1 – 1000 Па |
| Потужність електродвигуна | 5,5 кВт / 3000 об/хв (380 В) |
| Приєднувальні фланці (вхід / вихід) | Ду 150 мм / Ду 150 мм |
| Охолодження / Рівень шуму | Повітряне / не більше 75 дБА |
| Маса агрегату в зборі | не більше 350 кг |
