ЗВЭ-100
В наявності

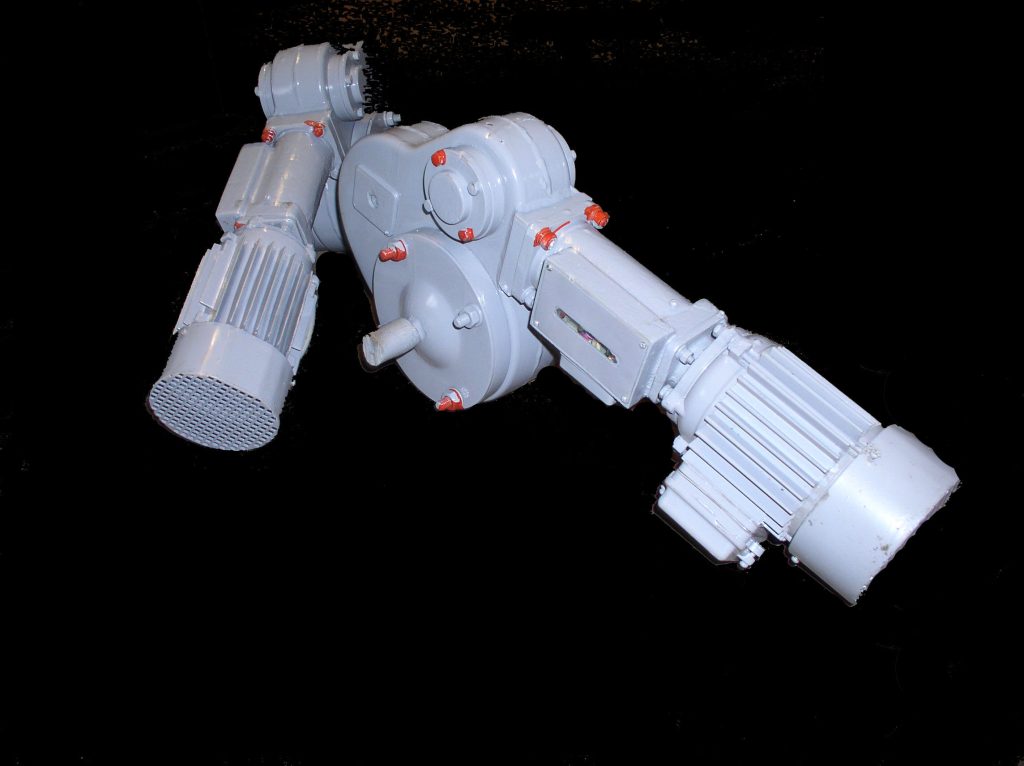

Вакуумний затвор ЗВЭ-100

Ціна: 18 000 грн.

Основні переваги:

  • Офіційна гарантія та обслуговування
  • Власне виробництво та контроль якості
  • Підбір обладнання під ваші задачі
  • Оперативна доставка по Україні

Опис товару

Вакуумний затвор ЗВЭ-100 (2ЗВЭ-100) з електромеханічним приводом

Вакуумний затвор ЗВЭ-100 (модернізоване серійне позначення — 2ЗВЭ-100) — це промислова високовакуумна запірна арматура маятникового типу з електричним приводом та умовним проходом Ду 100 мм. Пристрій призначений для герметичного перекриття високовакуумних трактів і відсікання робочого об’єму від насосних агрегатів без розгерметизації всієї системи. Затвор встановлюється на вхідні фланці агрегатів у складі дифузійних вакуумних насосів, використовується для комутації високовакуумних постів і служить штатним запірним вузлом для таких агрегатів, як вакуумна камера напилення (УВМ, ВУ) та промислові печі термовакуумної обробки.

Технологічне призначення, швидкодія та виробничий захист

Інтеграція електромеханічного затвора ЗВЭ-100 у високовакуумний контур забезпечує виконання жорстких вимог щодо безперервності технологічного циклу:

  • Висока провідність у молекулярному режимі: Конструкція прохідного каналу діаметром 100 мм забезпечує теоретичну провідність не менше 1300 л/с, усуваючи паразитний гідродинамічний опір на вході відкачувальних систем.
  • Швидкісне циклічне відсікання: Час повного відкривання або закривання становить не більше 3 секунд (до 15 секунд для редукторної модифікації 2ЗВЭ-100Р), що дозволяє інтегрувати привід у контури екстреного захисту та системи циклової автоматизації.
  • Підтримання технологічного розрідження: Надійне перекриття дозволяє проводити розвантаження, завантаження або розгерметизацію робочої камери без необхідності охолодження й зупинки паромасляних дифузійних насосів.
  • Мінімальне навантаження на мережу: Споживана потужність електродвигуна приводу не перевищує 63 Вт, забезпечуючи високу енергоефективність при збереженні високого зусилля герметизації затвора.

Інженерна архітектура, механіка та безпека

Конструкція затвора 2ЗВЭ-100 розрахована на тривалу циклічну експлуатацію в чистих та неагресивних газових середовищах:

  • Кінематика маятникового затвора: Відведення та притискання тарілі здійснюється комбінованим рухом: поворот важеля в площині сідла з наступним осьовим підтисканням ущільнювального елемента. Це виключає тертя еластомірного ущільнювача по дзеркалу сідла та захищає його від стирання.
  • Показники вакуумної щільності: Затвор перекриває діапазон робочих тисків від 1·10-6 до 1,07·105 Па (від 7,5·10-8 до 800 мм рт. ст.) із гарантованою величиною натікання не більше 1·10-7 л·Па/с.
  • Електропривід і живлення: Комплектується реверсивним електродвигуном на напругу 220 / 380 В (трифазна мережа 50 Гц) з кінцевими вимикачами положення («відкрито» / «закрито») для інтеграції в шафи керування на базі ПЛК.
  • Кліматичне виконання: Виготовляється у виконанні УХЛ або О категорії розміщення 4 за ГОСТ 15150-69 для експлуатації в закритих приміщеннях при температурі від +1 °C до +35 °C.
  • Обмеження застосування: Затвор призначений для сухого повітря та інертних неагресивних газів; виріб заборонено експлуатувати на пожежо- та вибухонебезпечних виробництвах. Відкривання затвора допускається при перепаді тиску на тарілі не більше 1,33·103 Па (10 мм рт. ст.).

Монтажний регламент та габаритно-приєднувальні розміри

Монтаж затвора ЗВЭ-100 (2ЗВЭ-100) виконується відповідно до вакуумних правил складання:

  1. Контроль перепаду тиску: Перед подачею сигналу на відкриття тиск по обидва боки тарілі вирівнюється за допомогою байпасної лінії (допустимий перепад — не більше 1330 Па), щоб виключити перевантаження важелів механізму.
  2. Підготовка фланцевого стику: Очищення приєднувальних фланців, перевірка посадкових канавок під гумові ущільнювальні кільця та затягування 4 болтів М10 по діаметру центрів отворів 145 мм із рівномірним зусиллям.
  3. Електричне підключення: Підведення кабелів живлення електродвигуна та узгодження сигналів кінцевих вимикачів із ланцюгами захисних блокувань вакуумної системи.

Складська наявність, паспортизація та постачання від «Вакуумні Технології»

Компанія «Вакуумні Технології» постачає вакуумні електромеханічні затвори ЗВЭ-100 та 2ЗВЭ-100 із повною передпродажною перевіркою.

  • Складська доступність: Затвори базового виконання та редукторні модифікації 2ЗВЭ-100Р у наявності для оперативної комплектації вакуумних ліній.
  • Контроль герметичності: Кожен затвор проходить стендову перевірку вакуумної щільності течошукачем, комплектується технічним паспортом із позначкою ВТК та офіційною гарантією 12 місяців.
  • Умови співпраці: Прямий договір, робота з платниками ПДВ, фіксація вартості в гривні та швидка доставка вантажними операторами по Україні.

Характеристики

Тип арматури Затвор вакуумний маятниковий з електромеханічним приводом
Серійне маркування ЗВЭ-100 / 2ЗВЭ-100 (модифікація з редуктором: 2ЗВЭ-100Р)
Умовний прохід (Dу / DN) 100 мм
Діапазон робочих тисків від 1·10⁻⁶ до 1,07·10⁵ Па (7,5·10⁻⁸ – 800 мм рт. ст.)
Провідність у молекулярному режимі не менше 1300 л/с
Норма герметичності (натікання) не більше 1·10⁻⁷ л·Па/с
Час відкривання / закривання ≤ 3 с (для версії 2ЗВЭ-100Р — до 15 с)
Допустимий перепад тиску при відкриванні не більше 1,33·10³ Па (10 мм рт. ст.)
Потужність електродвигуна не більше 63 Вт
Напруга живлення мережі 220 / 380 В (50 Гц)
Будівельна висота (H) 100 мм
Приєднувальні розміри фланця 4 отвори М10 на діаметрі D = 145 мм
Габаритні розміри (L × B × H) 630 × 290 × 100 мм (для 2ЗВЭ-100Р: 570 × 355 × 125 мм)
Маса затвора не більше 17 кг (версія 2ЗВЭ-100Р — 18 кг)

Часті запитання (FAQ)

Чому відкривання затвора ЗВЭ-100 дозволяється лише при перепаді тиску не більше 1,33·10³ Па (10 мм рт. ст.)?
Маятниковий механізм затвора оснащений компактним електродвигуном потужністю до 63 Вт. Якщо відкривати затвор при великому перепаді тиску (наприклад, коли з одного боку діє повний атмосферний тиск 100 кПа, а з іншого — глибокий вакуум), зовнішня атмосфера створює величезне притискне зусилля на таріль площею понад 78 см² (понад 80 кгс). Спроба відкрити затвор під таким навантаженням призведе до зрізання штифтів, деформації важелів приводу або перегорання обмоток електродвигуна. Для відкриття тиск обов'язково вирівнюють форвакуумною байпасною лінією.
У чому полягає відмінність між базовим затвором 2ЗВЭ-100 та модифікацією 2ЗВЭ-100Р?
Базовий затвор 2ЗВЭ-100 забезпечує високу швидкодію з часом відкривання/закривання до 3 секунд. Модифікація 2ЗВЭ-100Р оснащена додатковим проміжним черв'ячним редуктором, що збільшує час спрацьовування до 15 секунд, але забезпечує плавніший хід тарілі без динамічних ударів і змінює монтажні габарити (570×355×125 мм при масі 18 кг проти 630×290×100 мм і 17 кг у стандартної версії).
Чи можна застосовувати затвор ЗВЭ-100 у вибухонебезпечних цехах або для відкачування парів кислот?
Ні. Відповідно до паспорта заводу-виробника затвор ЗВЭ-100 розрахований на роботу виключно з повітрям та інертними неагресивними газами в діапазоні температур від +1 °C до +35 °C (кліматичне виконання УХЛ4 або О4). Електромеханічний привід не має вибухозахищеного виконання (Ex), а внутрішні вузли з вуглецевої сталі та стандартні еластомери нестійкі до впливу кислот і агресивних розчинників.
