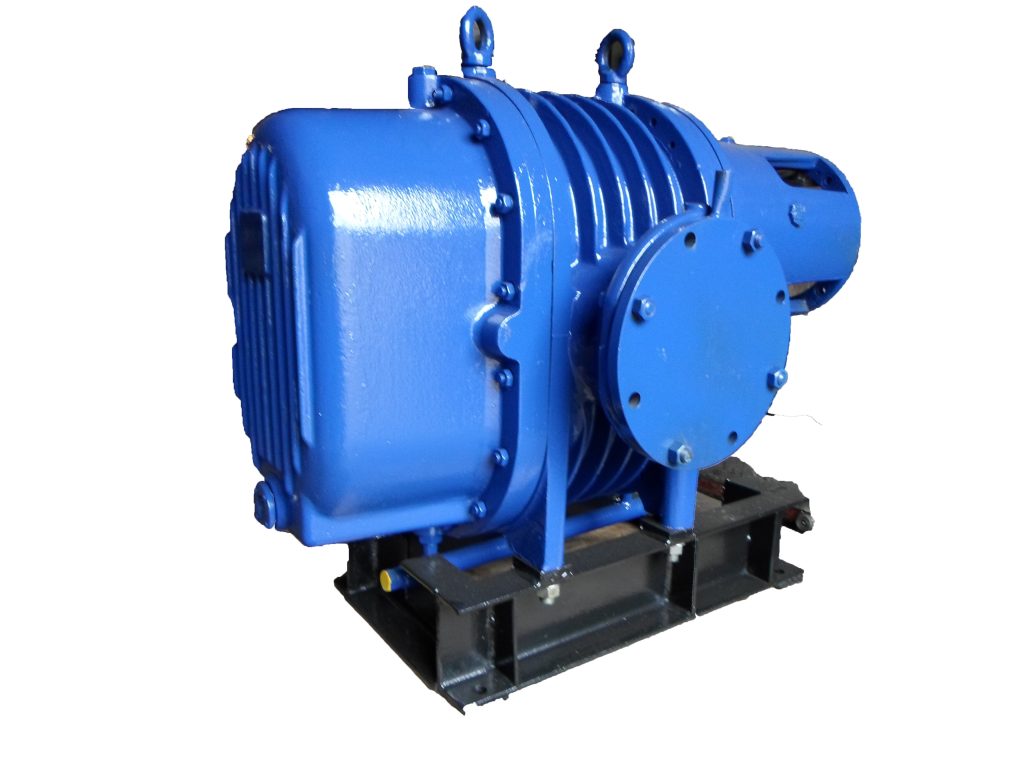

Насос 2ДВН-500

Призначення та виробничий ефект

Агрегат 2ДВН-500 розроблений для прискорення виробничих циклів у великогабаритних вакуумних системах середнього та високого розрідження:

• Металургія та термічна обробка: вакуумна дегазація сталей, плавка спеціальних сплавів у вакуумних індукційних печах, спікання твердосплавних виробів.
• Електротехніка та кабельне виробництво: термовакуумне сушіння й дегазація високовольтних кабелів, сушіння ізоляції трансформаторів, вакуумування просочувальних автоклавів.
• Хімічна та нафтопереробна промисловість: дистиляція та дезодорація нейтральних сумішей, ректифікаційні установки, сублімаційні колони.
• Деревообробка та композити: промислове вакуумне сушіння цінних порід деревини та великогабаритна вакуумна інфузія.
• Фармацевтичне виробництво: великотоннажні ліофільні сушарки та реакційні апарати, де неприпустима наявність масляних парів у газі.

Економічна ефективність: Завдяки відсутності внутрішнього тертя у проточній частині насос споживає 7,5 кВт при швидкодії 1800 м³/год, скорочуючи час виходу на робочий тиск у 3–4 рази. Відсутність мастила в робочій порожнині гарантує чистоту відкачуваного середовища, запобігаючи псуванню дорогої продукції вуглеводневими конденсатами.

Конструктивні особливості та матеріали

Стиснення газу здійснюється за рахунок зустрічного синхронного обертання двох восьмиподібних роторів із гарантованим зазором. Відсутність контакту між роторами та стінками корпусу виключає знос робочих елементів і необхідність змащення робочої зони.

• Матеріальне виконання: Вал насоса виготовлений із конструкційної легованої сталі 45, корпусні деталі, торцеві кришки та ротори — із високоміцного сірого чавуну марки СЧ20.
• Мастило картерів передач: Синхронізуючі косозубі шестерні та опорні підшипникові вузли змащуються вакуумними маслами марок ВМ-1, ВМ-1С, ВМ-4, ВМ-5, ВМ-5С або ВМ-6, залитими у герметичні бічні ванни.
• Експлуатаційні обмеження: Забороняється перекачування середовищ, агресивних до сталі 45 та чавуну СЧ20, вибухонебезпечних та пожежонебезпечних сумішей, а також робота у режимі перекачування з одного закритого об’єму в інший без форвакуумної лінії.

Технічні характеристики насоса 2ДВН-500

Умови постачання, комплектація та ЗІП

• Базова комплектація: Насосний блок 2ДВН-500, трифазний електродвигун 7,5 кВт (3000 об/хв), пружна сполучна муфта з захисним кожухом, рама, первинна заливка мастила в картери шестерень.
• Склад комплекту ЗІП: Набір високоточних упорних і радіальних підшипників, сальникові й манжетні ущільнення валу з термостійкої гуми, комплект регулювальних прокладок шестерень синхронізації.
• Консервація та упаковка: Агрегат транспортується на посиленому дерев’яному піддоні у вологозахисній плівці. Внутрішні порожнини оброблені консерваційним складом за ГОСТ 9.014-78 (зберігання на складі — до 24 місяців).
• Супровідна документація: Заводський паспорт виробу, протокол випробувань на зазори та віброактивність, інструкція з експлуатації, податкова накладна з ПДВ.
• Гарантійні зобов’язання: 12 місяців від дати введення в експлуатацію.
• Логістика: Відвантаження зі складського запасу за 24–48 годин перевізниками «САТ», «Нова Пошта», «Делівері» або попутним великогабаритним автотранспортом по Україні.

Інженерна інтеграція, обв’язка та форвакуумна пара

Для безаварійної експлуатації агрегату 2ДВН-500 у технологічній лінії Ду 250 застосовується захисна схема підключення:

• Рекомендовані форвакуумні насоси: Як форвакуумний ступінь попередньої відкачки застосовуються плунжерні насоси АВЗ-63Д, АВЗ-125Д або пластинчасто-роторні агрегати НВР-16ДМ (2НВР-60Д).
• Захисна фільтрація: На вході Ду 250 обов’язковий монтаж вхідного фільтра-пастки механічних часток для запобігання пошкодженню робочих поверхонь роторів СЧ20.
• Байпасна автоматика: Монтаж перепускного клапана або реле тиску, яке вмикає електродвигун 2ДВН-500 тільки після досягнення в системі тиску 130 Па (1,3×10² Па), що виключає перегрів через перепад тиску понад 1,0 кПа.
• Запірна арматура: Встановлення вакуумного затвора з електроприводом Ду 250 на високовакуумному фланці.
