НВД-600
Під замовлення

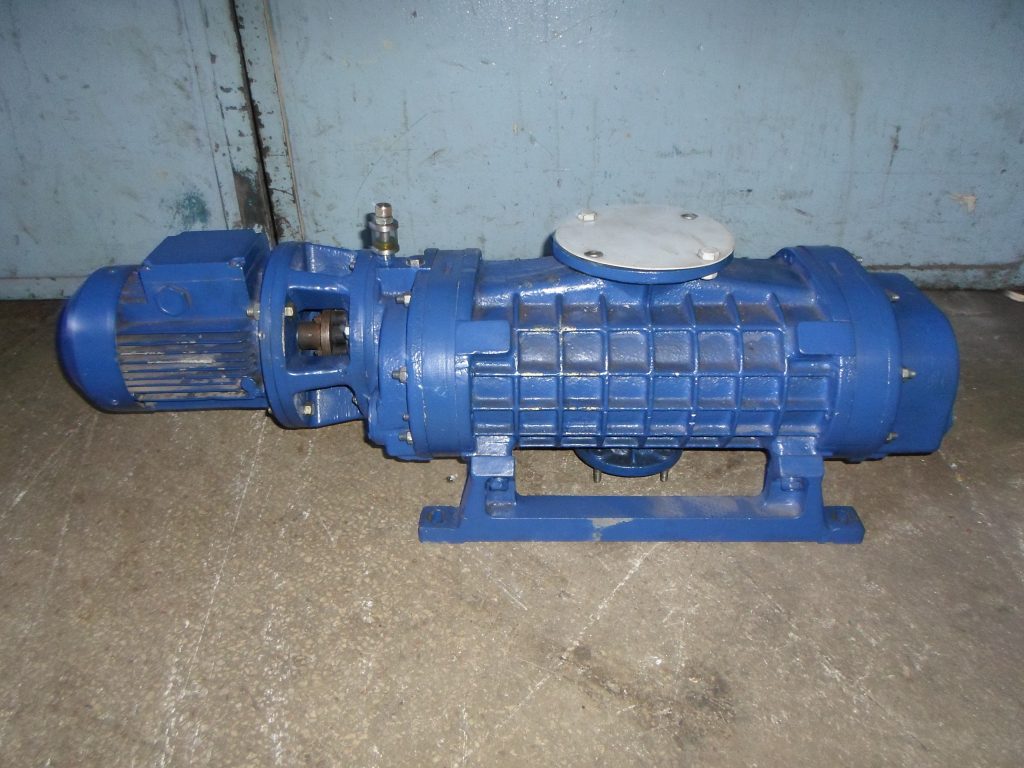

Насос НВД-600

Ціна за домовленістю

Основні переваги:

  • Офіційна гарантія та обслуговування
  • Власне виробництво та контроль якості
  • Підбір обладнання під ваші задачі
  • Оперативна доставка по Україні

Опис товару

Двороторний вакуумний насос типу Рутса НВД-600 (у проєктній документації також позначається як ДВН-150) — це високопродуктивний бустерний агрегат механічного типу, розроблений для швидкісної евакуації значних об’ємів повітря, газів та парогазових сумішей у діапазоні середнього й високого вакууму. Обладнання належить до лінійки двороторних вакуумних насосів Рутса серій ДВН/НВД і забезпечує об’ємну продуктивність 550 ± 90 м³/год (150 ± 25 л/с) за тиску 26,6 Па (2 × 10⁻¹ мм рт. ст.). Агрегат працює виключно у каскадній схемі з форвакуумним супроводом від 60 м³/год.

Призначення та роль у великомасштабних процесах

Насос НВД-600 спроєктований для енергоємних виробничих циклів, де необхідне багаторазове скорочення часу виходу на робоче розрідження у великогабаритних технологічних ємностях:

  • Вакуумна металургія та ливарні цехи: дегазація розплавів сталей і жароміцних сплавів, вакуумування дугових та індукційних печей, процеси вакуумної пайки й термообробки.
  • Виробництво силової електротехніки: глибоке термовакуумне сушіння ізоляції великогабаритних трансформаторів, дегазація масел в автоклавах великої місткості.
  • Хімічна та нафтопереробна промисловість: великотоннажна низькотемпературна перегонка, вакуумне випарювання термолабільних сумішей, сублімаційне сушіння.
  • Високовакуумні напилювальні лінії: форсована підготовка камер великого об’єму для іонно-плазмового, термічного та магнетронного нанесення захисних і декоративних покриттів.

Економічний ефект: Впровадження НВД-600 дозволяє скоротити час відкачування робочих камер на 60–75%, підвищуючи пропускну здатність технологічної ділянки без залучення додаткових виробничих площ. Повністю суха проточна порожнина запобігає забрудненню технологічного середовища масляними випарами.

Особливості роторного вузла та інженерні допуски

Конструкція НВД-600 розрахована на високі динамічні навантаження. Стиснення середовища здійснюється за рахунок прецизійної пари восьмиподібних роторів, що обертаються назустріч один одному з мінімальними зазорами без взаємного тертя.

  • Потужний роторний блок: Збільшена площа профілю роторів забезпечує швидкодію до 550 м³/год при збереженні маси агрегату в межах 72 кг.
  • Синхронізація та зазори: Зустрічний рух роторів синхронізується прецизійною шестеренчастою парою з термообробленої сталі. Зазори виставлені з точністю до сотих часток міліметра, що виключає зіткнення деталей при тепловому розширенні.
  • Вимоги до форвакуумної лінії: Для запобігання перевантаженню по перепаду тиску насос НВД-600 вимагає обов’язкового форвакуумного супроводу з продуктивністю не менше 60 м³/год в інтервалі вхідного тиску від 1,3×10² Па (1 мм рт. ст.) до граничного залишкового.
  • Герметизація картерів: Робоча порожнина відділена від масляних ванн підшипників комбінованими манжетними ущільненнями з фторкаучуку та захисними лабіринтами.

Технічні характеристики та параметри монтажу

Параметр Одиниця виміру Нормативне значення
Тип конструкції — Двороторний вакуумний бустерний агрегат Рутса
Швидкість дії при тиску 26,6 Па (2×10⁻¹ мм рт. ст.) м³/год (л/с) 550 ± 90 (150 ± 25)
Інтервал робочих тисків Па (мм рт. ст.) від 1,3×10² (1,0) до граничного залишкового
Максимально допустимий тиск на вході перед пуском кПа (мм рт. ст.) 106,7 (800)
Мінімальна швидкодія форвакуумного насоса м³/год не менше 60
Параметри електроживлення В / Гц 380 В (±10%), 3 фази, 50 Гц
Марка робочої рідини для картерів марка Вакуумна олива ВМ-1С
Температурний діапазон гарантованих характеристик °C +15 … +25
Маса агрегату (без урахування оливи), не більше кг 72
Кліматичне виконання / категорія — УХЛ 4.2 за ГОСТ 15150-69

Вимоги до монтажу та захисні обмеження:

  • Заборона перекачування: Забороняється використання агрегату для перекачування середовищ з одного замкнутого об’єму в інший.
  • Фільтрація вхідного тракту: Відкачуване середовище має бути повністю очищене від абразиву, пилу та крапельної вологи. Присутність твердих часток призводить до пошкодження прецизійних поверхонь роторів СЧ20.
  • Автоматика захисту: Рекомендується встановлення реле тиску або байпасного клапана, що виключає запуск приводу до створення форвакуумного тиску 1,3×10² Па.

Умови постачання, комплектація та ЗІП

  • Базова комплектація: Насосний агрегат НВД-600 у зборі з трифазним електродвигуном (380 В, 50 Гц), пружна сполучна муфта з кожухом, жорстка рама, первинний об’єм оливи ВМ-1С для картерів.
  • Склад комплекту ЗІП: Комплект упорних та радіальних підшипників важкої серії, маслозахисні манжети валу за ГОСТ 8752-79, кільця ущільнювальні FKM/NBR, регулювальні пластини шестеренчастого вузла.
  • Консервація та упаковка: Постачання на посиленому піддоні в індивідуальному дерев’яному коробі з вологонепроникним захистом. Проточна частина законсервована згідно з ГОСТ 9.014-78 (термін зберігання на складі — до 24 місяців).
  • Супровідна документація: Заводський паспорт із позначкою ВТК, протокол випробувань на зазори та вібрацію, інструкція з монтажу, гарантійний талон, рахунок і податкова накладна з ПДВ.
  • Гарантійні зобов’язання: 12 місяців від моменту введення в експлуатацію.
  • Логістика: Відвантаження зі складського запасу за 24–48 годин операторами «САТ», «Нова Пошта», «Делівері» або попутним великогабаритним транспортом по всій території України.

Інженерна інтеграція та форвакуумна пара

Для високоефективної роботи НВД-600 застосовуються промислові форвакуумні агрегати відповідної потужності:

Замовлення вакуумного насоса НВД-600 від компанії «Вакуумні Технології»

Отримайте офіційну комерційну пропозицію, креслення приєднувальних фланців та розрахунок часу відкачування великогабаритної системи під параметри вашого виробництва.

  • Складський резерв «Вакуумні Технології»: Агрегати НВД-600 (ДВН-150) та ремонтні комплекти підшипникових вузлів готові до відвантаження протягом 24–48 годин.
  • Інженерний аудит: Розрахунок параметрів форвакуумного каскаду від 60 м³/год, підбір вакуумних затворів та оливи марки ВМ-1С.
  • Фінансові умови: Прямий договір, повна реєстрація ПДВ, фіксація вартості в національній валюті.

Характеристики

Швидкість дії при тиску 26,6 Па (2×10⁻¹ мм рт. ст.) 550 ± 90 м³/год (150 ± 25 л/с)
Інтервал робочих тисків від 1,3×10² Па до граничного залишкового
Максимально допустимий тиск на вході 106,7 кПа (800 мм рт. ст.)
Мінімальна швидкодія форвакуумного насоса не менше 60 м³/год
Параметри електроживлення 380 В, 3 фази, 50 Гц
Марка робочої рідини картерів Вакуумна олива ВМ-1С
Температура середовища для номінальних параметрів +15 ... +25 °C
Тип робочої порожнини Безмасляна (суха)
Маса агрегату (без урахування оливи) не більше 72 кг

Часті запитання (FAQ)

Чому для насоса НВД-600 потрібен форвакуумний супровід продуктивністю не менше 60 м³/год?
НВД-600 відкачує до 550 м³/год газу в зоні середнього вакууму. Якщо форвакуумний насос матиме меншу швидкодію (наприклад, 20 м³/год), на вихлопі бустера виникне надлишковий підпір газу. Це призведе до різкого зростання перепаду тиску, перегріву масивних роторів понад допустимі межі та аварійної зупинки обладнання.
Чим модель НВД-600 відрізняється від агрегату НВД-200?
Головна відмінність полягає в продуктивності: НВД-600 забезпечує швидкість відкачування 550 м³/год (проти 180 м³/год у НВД-200), що дозволяє використовувати його на технологічних об'ємах у 3–4 рази більшої місткості. При цьому маса агрегату становить 72 кг (проти 50 кг у НВД-200), а вимоги до продуктивності форвакуумного насоса зростають із 20 до 60 м³/год.
Які сервісні операції потрібні для підтримки працездатності НВД-600?
Оскільки в робочій порожнині відсутнє тертя, регулярне обслуговування полягає у щозмінному контролі рівня мастила ВМ-1С у картерах шестерень і підшипників через оглядові вікна, регламентній заміні оливи кожні 2500–3000 мотогодин, а також періодичній перевірці чистоти вхідного фільтра-пастки.
