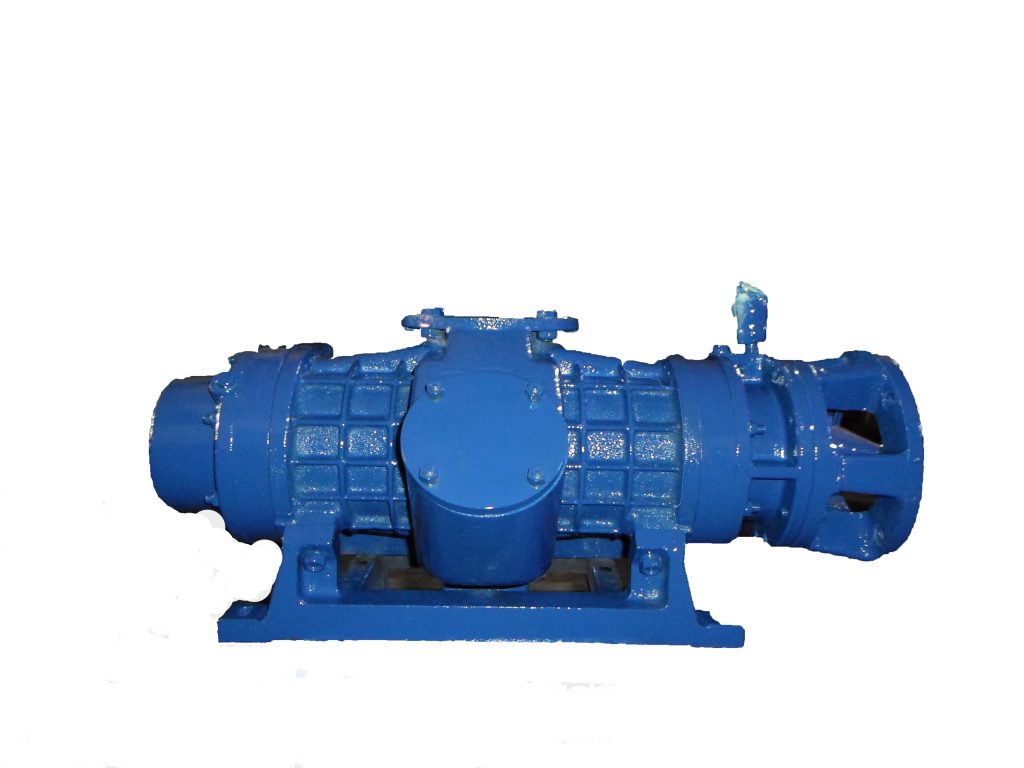

Насос НВД-200

Ціна: з двиг. від 65 000 грн.

Основні переваги:

  • Офіційна гарантія та обслуговування
  • Власне виробництво та контроль якості
  • Підбір обладнання під ваші задачі
  • Оперативна доставка по Україні

Опис товару

Двороторний вакуумний насос типу Рутса НВД-200 (у промисловій номенклатурі також маркується як ДВН-50) — це механічний бустерний агрегат об’ємної дії з безмасляною робочою порожниною. Насос призначений для форсованого відкачування повітря, неагресивних, пожежо- та вибухобезпечних, нетоксичних газів, парів і парогазових сумішей, попередньо очищених від крапельної вологи та механічних домішок, із герметичних замкнутих ємностей. Входить до лінійки двороторних насосів Рутса серій ДВН/НВД і забезпечує стабільну швидкість дії 180 ± 30 м³/год (50 ± 8 л/с) за номінального тиску 26,6 Па (2 \times 10^{-1} мм рт. ст.).

Призначення та економічний ефект

Агрегат НВД-200 застосовується як бустерний ступінь у складі середньогабаритних вакуумних комплексів циклічної та безперервної дії:

  • Електротехнічне виробництво: термовакуумне сушіння обмоток трансформаторів середньої потужності, дегазація діелектричних рідин і масел.
  • Хімічна та фармацевтична галузь: низькотемпературне зневоднення, сублімаційне сушіння, вакуумна ректифікація без контакту середовища з рідкими мастилами.
  • Термічні та напилювальні установки: форсування відкачування робочих камер лабораторних печей, вакуумне спікання порошкових матеріалів, оптичне й магнетронне нанесення тонких плівок.
  • Форвакуумні лінії: проміжне розрідження перед запуском високовакуумних паромасляних дифузійних або турбомолекулярних агрегатів.

Економічна ефективність: Інтеграція НВД-200 у вакуумну схему скорочує тривалість технологічного циклу відкачування у 3–4 рази порівняно з використанням виключно форвакуумних машин. Безмасляна проточна камера усуває ризик потрапляння вуглеводневих часток у робочий об’єм, захищаючи продукцію від браку.

Інженерні рішення та каскадні стандарти

Конструктивна концепція НВД-200 базується на двох синхронізованих восьмиподібних роторах, які обертаються назустріч один одному без фізичного контакту між собою та зі стінками статора (із прецизійними тепловими зазорами).

  • Безмасляна робоча камера: Відсутність тертя у проточній частині виключає знос робочих елементів і необхідність змащення вакуумного простору.
  • Синхронізація обертання: Високоточна косозуба шестеренчаста пара у винесеному масляному картері забезпечує взаємне положення роторів із мікронною точністю.
  • Вимоги до форвакуумного супроводу: Насос НВД-200 не має прямого вихлопу в атмосферу і функціонує виключно в каскаді з форвакуумним насосом (продуктивністю не менше 16–20 м³/год) в інтервалі робочих тисків від 1,3×10² Па (1 мм рт. ст.) до граничного залишкового тиску.
  • Стандарти виробництва: Обладнання виготовляється відповідно до регламентів ТУ 26-06-1563-88, ТУ 26-06-1406-84 та стандарту безпеки машин ДСТУ EN 1012-2:2008.

Технічні параметри та регламент експлуатації

Параметр Одиниця виміру Нормативне значення
Тип конструкції — Двороторний вакуумний бустерний агрегат Рутса
Швидкість дії при тиску 26,6 Па (2×10⁻¹ мм рт. ст.) м³/год (л/с) 180 ± 30 (50 ± 8)
Інтервал робочих тисків Па (мм рт. ст.) від 1,3×10² (1,0) до граничного залишкового
Максимально допустимий тиск на вході перед пуском кПа (мм рт. ст.) 106,7 (800)
Мінімальна продуктивність форвакуумного насоса м³/год 16 – 20
Параметри електроживлення В / Гц 380 В (±10%), 3 фази, 50 Гц
Марка робочої рідини для картерів марка Вакуумна олива ВМ-1С
Температурний діапазон гарантованих характеристик °C +15 … +25
Маса агрегату (без урахування оливи), не більше кг 50
Кліматичне виконання / категорія — УХЛ 4.2 за ГОСТ 15150-69

Регламент експлуатації та обмеження:

  • Заборона перекачування: Категорично заборонено використовувати насос для перекачування газу з однієї замкнутої посудини в іншу.
  • Захист робочої порожнини: Відкачувані суміші повинні проходити попереднє зневоднення та фільтрацію. Потрапляння абразивного пилу або смол призводить до порушення балансування роторів і термічного заклинювання.
  • Порядок пуску: Увімкнення електродвигуна НВД-200 дозволяється тільки після досягнення у вакуумній магістралі тиску не вище 1,3×10² Па засобами форвакуумної лінії.

Умови постачання, комплектація та ЗІП

  • Базова комплектація: Насосний агрегат НВД-200 у зборі з трифазним електродвигуном (380 В, 50 Гц), муфта пружна з кожухом, мастило ВМ-1С для первинного заправлення картерів, монтажна плита.
  • Склад комплекту ЗІП: Комплект радіальних і упорних підшипників підвищеного класу точності, манжетні ущільнення валу з фторкаучуку (FKM), набір регулювальних шайб синхронізації шестерень.
  • Консервація та транспортування: Постачання в індивідуальному захисному боксі у вологостійкій плівці. Внутрішні поверхні законсервовані згідно з ГОСТ 9.014-78 (термін зберігання — до 24 місяців).
  • Супровідна документація: Заводський паспорт із позначкою ВТК, протокол стендових випробувань геометричних зазорів та віброактивності, інструкція з експлуатації, рахунок і податкова накладна з ПДВ.
  • Гарантійні зобов’язання: 12 місяців від моменту введення в експлуатацію.
  • Логістика: Відвантаження зі складського запасу за 24–48 годин операторами «САТ», «Нова Пошта», «Делівері» або попутним автотранспортом по Україні.

Інженерна інтеграція та форвакуумні пари

Для формування надійного вакуумного поста рекомендуються перевірені інженерні схеми агрегатування:

Замовлення вакуумного насоса НВД-200 від компанії «Вакуумні Технології»

Отримайте офіційну комерційну пропозицію, комплект габаритних креслень і розрахунок каскадної схеми відкачування під параметри вашої вакуумної системи.

  • Складський резерв «Вакуумні Технології»: Агрегати НВД-200 (ДВН-50) та оригінальні ремкомплекти підшипникових вузлів у наявності для швидкого відвантаження за 24–48 годин.
  • Інженерний аудит: Розрахунок пропускної здатності форвакуумного контуру, підбір вакуумної арматури та оливи марки ВМ-1С.
  • Фінансові умови: Прямий договір, повна реєстрація ПДВ, фіксація вартості в національній валюті.

Характеристики

Швидкість дії при тиску 26,6 Па (2×10⁻¹ мм рт. ст.) 180 ± 30 м³/год (50 ± 8 л/с)
Інтервал робочих тисків від 1,3×10² Па до граничного залишкового
Максимально допустимий тиск на вході 106,7 кПа (800 мм рт. ст.)
Мінімальна швидкодія форвакуумного насоса 16 – 20 м³/год
Параметри електроживлення 380 В, 3 фази, 50 Гц
Марка робочої рідини картерів Вакуумна олива ВМ-1С
Температура середовища для номінальних параметрів +15 ... +25 °C
Тип робочої порожнини Безмасляна (суха)
Маса агрегату (без урахування оливи) не більше 50 кг

Часті запитання (FAQ)

Чому насос НВД-200 не може працювати автономно без форвакуумного агрегату?
Насоси конструкції Рутса не мають внутрішнього стиснення газу в робочій порожнині і розраховані на малий перепад тиску між всмоктуванням і вихлопом. При спробі прямого скиду в атмосферу виникає перевантаження приводу та надмірний нагрів роторів із наступним тепловим заклинюванням. Насос вмикається лише після попереднього розрідження системи форвакуумним насосом до тиску не вище 1,3×10² Па.
Які вимоги висуваються до форвакуумного насоса для каскаду з НВД-200?
Швидкість дії форвакуумного агрегату повинна становити не менше 16–20 м³/год. Найкращу стабільність демонструють пластинчасто-роторні насоси серії 2НВР (наприклад, 2НВР-5ДМ). Недостатня продуктивність форвакуумного ступеня призведе до зростання тиску на вихлопі НВД-200 і його аварійного вимкнення за перегрівом.
Чому в технічному регламенті вказана робоча олива ВМ-1С, якщо камера насоса безмасляна?
Проточна частина насоса, де обертаються ротори, є повністю сухою та безмасляною. Вакуумна олива марки ВМ-1С заливається виключно в ізольовані бічні картери для змащення високоточних синхронізуючих шестерень і підшипникових вузлів, які відокремлені від вакуумного простору лабіринтними та манжетними ущільненнями.
