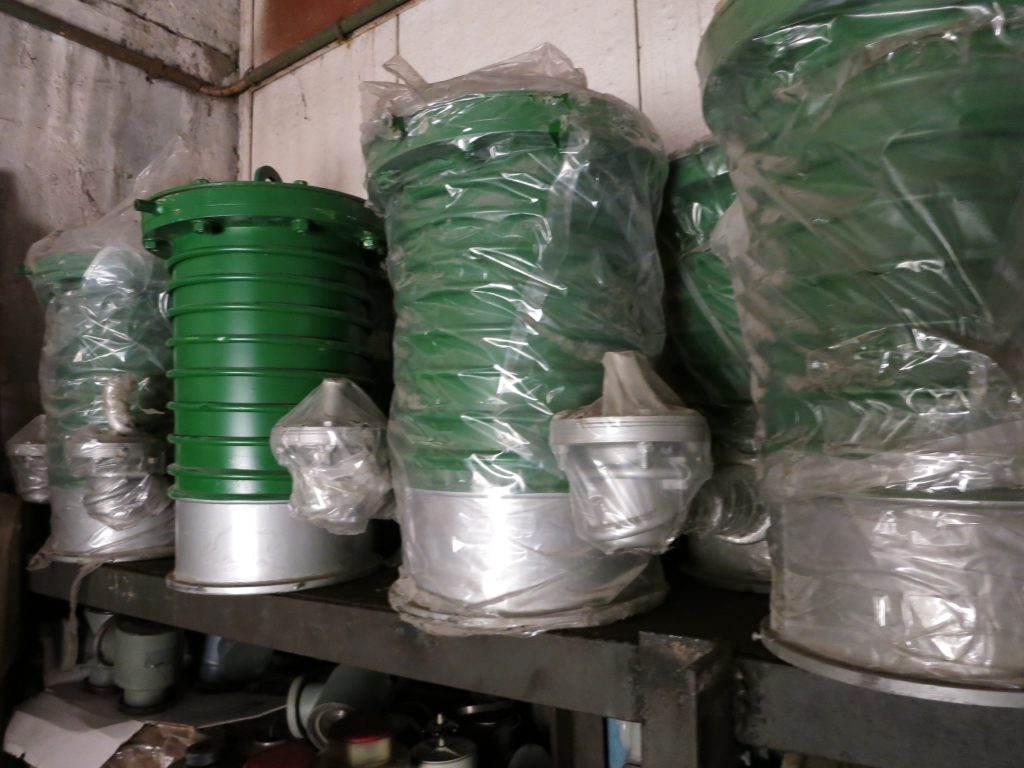

Паромасляний дифузійний вакуумний насос Н-250 (НВДМ-250)
Високовакуумний паромасляний дифузійний вакуумний насос Н-250 (сучасний модернізований аналог — НВДМ-250, у технічній документації також позначається як Н-250/2500) — це промисловий пароструминний агрегат без рухомих механічних частин. Він призначений для відкачування повітря, чистих газів і недеструктивних парогазових сумішей, вільних від механічних домішок і крапельної вологи. Насос забезпечує стабільну швидкодію в межах 2350–2700 л/с (номінально 2500 л/с) у високовакуумному діапазоні та досягає граничного залишкового тиску до 6,6×10-5 Па (5×10-7 мм рт. ст.). Агрегат не здатний здійснювати прямий вихлоп в атмосферу і функціонує виключно в каскаді з форвакуумним насосом серій НВР-16ДМ або АВЗ-20Д.
Призначення та економічний ефект
Агрегати серії Н-250 (НВДМ-250) є базовим обладнанням для технологічних систем, де необхідне створення високого ступеня розрідження в робочому об’ємі:
- Установки нанесення покриттів: термічне, магнетронне та іонно-плазмове напилення тонких плівок, просвітлення оптики, нанесення дзеркальних і зносостійких шарів (TiN, Al, Cr).
- Вакуумна металургія: плавка прецизійних і спеціальних сплавів у вакуумних індукційних печах, спікання твердосплавних виробів і високотемпературний відпал деталей.
- Електронна промисловість: дегазація матеріалів електровакуумних приладів, герметизація корпусів мікроелектроніки та виробництво напівпровідників.
- Дослідницькі комплекси: вакуумування мас-спектрометрів, електронних мікроскопів і малогабаритних імітаторів космічного простору.
Економічна ефективність: Завдяки відсутності рухомих роторів і тертьових пар механічний знос у вакуумній зоні повністю виключений, що забезпечує безремонтний експлуатаційний ресурс понад 30 000 мотогодин. Невеликий заправний об’єм оливи (0,55 л) та помірне енергоспоживання нагрівача (2,0–2,4 кВт) мінімізують поточні експлуатаційні витрати (OPEX), забезпечуючи високу рентабельність у порівнянні з турбомолекулярними системами.
Конструктивні особливості та термодинамічний цикл
Робота агрегату ґрунтується на безперервному циклі пароутворення та конденсації робочої рідини всередині циліндричного корпусу з водяною сорочкою:
- Кип’ятильник і сопловий паропровід: Блок ТЕНів у донній частині розігріває вакуумну оливу до кипіння. Пара піднімається вертикальним триступеневим паропроводом і виривається із надзвуковою швидкістю через зонтичні сопла вниз і в бік охолоджуваних стінок.
- Дифузійне захоплення: Молекули газу з робочої ємності дифундують у швидкісний потік масляної пари, захоплюються ним і транспортуються до випускного патрубка, де створюється зона форвакуумного стиснення.
- Конденсація: Масляна пара конденсується на водоохолоджуваній стінці корпусу і повертається в котел по стінках, а газ евакуюється форвакуумним насосом через вихідний патрубок.
- Критичний підпір: Максимальний випускний тиск становить 33,3 Па (0,25 мм рт. ст.). Якщо тиск у форвакуумній лінії перевищує це значення, відбувається зрив пароструминного потоку, що веде до зупинки відкачування.
Технічні характеристики насоса Н-250 (НВДМ-250)
| Параметр | Одиниця виміру | Нормативне значення |
|---|---|---|
| Тип конструкції | — | Паромасляний дифузійний високовакуумний насос |
| Швидкість дії (продуктивність) | л/с (м³/год) | 2350 – 2700 (8460 – 9720) |
| Граничний залишковий тиск (без азотної пастки) | Па (мм рт. ст.) | 6,6×10⁻⁵ (5×10⁻⁷) |
| Найбільший випускний тиск (форвакуумний підпір), не більше | Па (мм рт. ст.) | 33,3 (0,25) |
| Потужність нагрівального блоку (ТЕНів) | кВт | 2,0 – 2,4 (220 В або 380 В) |
| Об’єм робочої рідини на одну заправку | л | 0,55 |
| Марка рекомендованої робочої рідини | марка | Вакуумна олива ВМ-1, ВМ-1С, ВМ-5 |
| Витрата охолоджувальної води (при t води до +20 °C) | л/год (м³/год) | близько 100 (0,1) |
| Умовний прохід вхідного фланця (Dу) | мм | Ду 250 (ГОСТ 12815-80 / ISO-F250) |
| Умовний прохід вихідного патрубка (Dу) | мм | Ду 63 (ISO-KF63 / ГОСТ) |
| Маса агрегату в зборі (суха) | кг | 31,5 – 32,0 |
| Габаритні розміри (Д × Ш × В), не більше | мм | 460 × 390 × 740 |
Умови постачання, комплектація та ЗІП
- Базова комплектація: Корпус дифузійного насоса Н-250 (НВДМ-250) з водяною сорочкою охолодження, внутрішній 3-ступеневий паропровід із зонтичними соплами, блок електронагрівачів (ТЕНів), глухі фланцеві заглушки.
- Комплект ЗІП та аксесуари: Запасний комплект ТЕНів, комплект термостійких ущільнювальних кілець FKM для фланців Ду 250 і Ду 63, порційна каністра вакуумної оливи ВМ-1С (1 л).
- Консервація та упаковка: Постачання у вертикальному положенні в жорсткому дерев’яному коробі з демпфуванням. Внутрішні порожнини знежирені та законсервовані згідно з ГОСТ 9.014-78 (термін зберігання — до 24 місяців).
- Супровідна документація: Заводський паспорт виробу з позначкою ВТК, протокол стендових випробувань на досягнення граничного вакууму, електрична схема підключення нагрівачів, рахунок-фактура та податкова накладна з ПДВ.
- Гарантійні зобов’язання: 12 місяців від дати введення в експлуатацію.
- Логістика: Відвантаження зі складського запасу за 24–48 годин перевізниками «САТ», «Нова Пошта», «Делівері» по всій території України.
Інженерна інтеграція, обв’язка та форвакуумний супровід
Для коректної інтеграції Н-250 (НВДМ-250) у вакуумний контур необхідне дотримання вимог до супутньої арматури:
- Вибір форвакуумного насоса: Для утримання тиску на вихлопі нижче 33,3 Па застосовується пластинчасто-роторний агрегат НВР-16ДМ (швидкодія 60 м³/год) або двоступеневий плунжерний насос АВЗ-20Д.
- Захист від масляного туману: Між вхідним фланцем насоса і технологічною камерою рекомендується встановлювати азотну або шевронну водяну пастку для зниження зворотного потоку мастила до значень менше 1×10-4 мг/(год·см²).
- Запірно-відсічна арматура: Монтаж високовакуумного затвора Ду 250 на вході дозволяє ізолювати розігрітий насос при розгерметизації камери для завантаження деталей.
- Автоматика захисту: Обов’язкове встановлення датчика протоку води (витрата не менше 100 л/год), сблокованого з пускачем ТЕНів, для виключення перегріву корпусу та коксування оливи.
Замовлення вакуумного насоса Н-250 (НВДМ-250) від «Вакуумні Технології»
Отримайте техніко-комерційну пропозицію, габаритне креслення фланців Ду 250 та розрахунок часу відкачування під параметри вашої вакуумної камери.
- Складська програма «Вакуумні Технології»: Насоси НВДМ-250, запасні блоки ТЕНів та вакуумні оливи ВМ-1С / ВМ-5 у наявності для швидкого відвантаження за 24–48 годин.
- Інженерний аудит: Підбір сумісного форвакуумного насоса, високовакуумних затворів Ду 250 та пасток зворотного потоку.
- Фінансові умови: Прямий договір, робота з платниками ПДВ, фіксація вартості в національній валюті.
Характеристики
| Швидкість дії (продуктивність) | 2350 – 2700 л/с (номінально 2500 л/с) |
| Граничний залишковий тиск | 6,6×10⁻⁵ Па (5×10⁻⁷ мм рт. ст.) |
| Максимальний випускний тиск (підпір) | 33,3 Па (0,25 мм рт. ст.) |
| Потужність нагрівального блоку (ТЕНів) | 2,0 – 2,4 кВт |
| Об'єм оливи на одну заправку | 0,55 л |
| Марка робочої рідини | Вакуумна олива ВМ-1, ВМ-1С, ВМ-5 |
| Витрата охолоджувальної води | близько 100 л/год (0,1 м³/год) |
| Умовний прохід вхідного фланця | Ду 250 мм (ГОСТ / ISO-F250) |
| Маса агрегату (суха) | 31,5 – 32,0 кг |
